用途及使用范圍：
廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別適用于凝結水特大排量工作場和。 |
杠桿浮球式蒸汽疏水閥結構特點及工作原理：
1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。

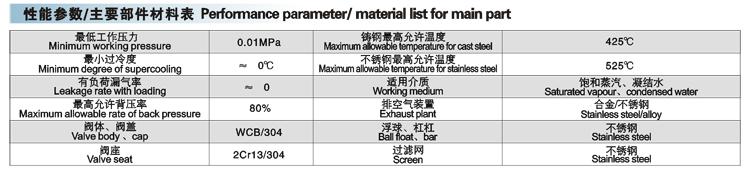

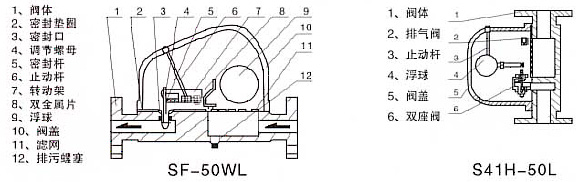

| 主要性能和零部件
名稱及材料
1.閥蓋:鑄鋼
2.閥體:鑄鋼
3.雙金屬片排氣組件:不銹鋼
4.杠桿連接桿:不銹鋼
5.浮球:不銹鋼
6.排污螺塞:碳鋼
7.杠桿:不銹鋼
8.閥座:不銹鋼
9.上閥芯:不銹鋼
10.螺母:不銹鋼
11.閥芯連接桿:不銹鋼
12.下閥芯:不銹鋼
13.隔板:不銹鋼
14.閥蓋墊圈:不銹鋼
15.螺栓:不銹鋼

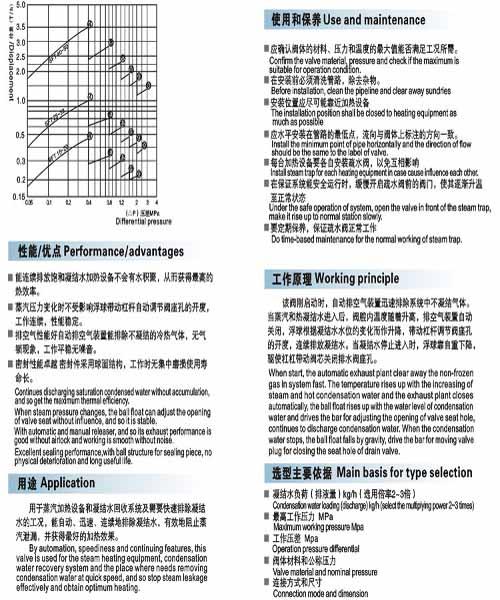

工作原理
 1、當設備剛啟動時，疏水閥是涼的，雙金屬片處于平展?fàn)顟B(tài)，閥口（A）開放，連續排放出初始空氣，實現快速啟動。
 2、當冷凝水進入疏水閥時，空氣從閥口（A）排出，杠桿浮球隨冷凝水液位上升，雙閥座設計能使冷凝水從閥口（B）迅速排出。
 3、當熱凝水及蒸汽進入疏水閥時，雙金屬片隨著溫度的升高開始彎曲變形，帶動閥芯關閉閥口（A），杠桿浮球隨凝結水液位調節閥口（B），排出熱凝水。
 4、當凝結水停止進入疏水閥時，杠桿浮球隨液位下降關閉閥口（B），由于閥口（B）總是在凝結水液位以下，形成水封，無蒸汽泄漏。
SF-WF杠桿浮球式蒸汽疏水閥詳細表：

|
