FT44H杠桿浮球式蒸汽疏水閥
疏水閥系列/杠桿浮球式蒸汽疏水閥
杠桿浮球式蒸汽疏水閥用途：
廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
杠桿浮球式蒸汽疏水閥特點：
此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。
杠桿浮球式蒸汽疏水閥結構特點及工作原理：
1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
杠桿浮球式蒸汽疏水閥主要零部件材料表
| 零部件材料袋 |
材料 |
| 閥體、閥蓋 |
WCB、HT250
不銹鋼 |
| 閥座、閥芯 |
不銹鋼 |
| 浮球 |
不銹鋼 |
| 控制架 |
不銹鋼 |
| 熱敏元件 |
哈氏合金 |

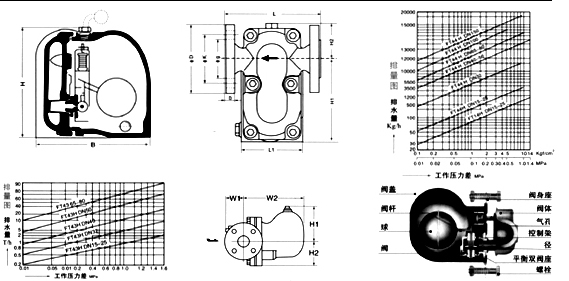

杠桿浮球式蒸汽疏水閥結構尺寸圖及排水圖
杠桿浮球式蒸汽疏水閥技術參數表
產品型號
Product Type |
公稱通徑
Nominal diameter |
連接方式
Type Of Connection |
使用壓力（Mpa） |
溫度（℃） |
外形尺寸（mm）External Dimensions |
| L |
L1 |
H1 |
H2 |
W |
| SFT14-16 |
15-20 |
螺紋 |
0.01-1.6 |
250 |
125 |
155 |
55 |
55 |
155 |
| SFT14-16 |
15-25 |
螺紋 |
0.01-1.6 |
250 |
190 |
220 |
120 |
80 |
140 |
SFT44-16
（SFT43）
（SFT46） |
15-20
25 |
法蘭 |
0.01-1.6 |
350 |
195
215 |
255 |
85 |
115 |
110 |
32-50
65-80 |
法蘭 |
0.01-1.6 |
350 |
230
270 |
345
420 |
175
218 |
110
125 |
190
220 |
|
|
15-20
25
32-50 |
法蘭 |
0.01-4.0 |
350 |
195
215
230 |
145
235 |
60
125 |
|
90
145 |

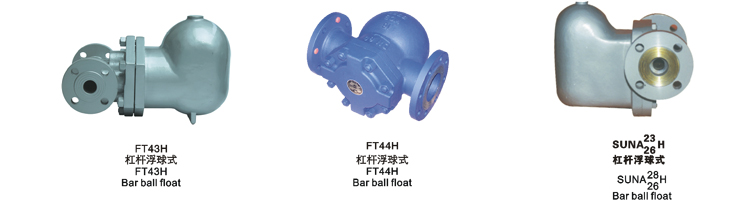

杠桿浮球式蒸汽疏水閥產品圖片
|
