| V型直通單向閥 |
圖形符號
型號說明
① 系列代號：V型直通單向閥
② 公稱通徑：08、10、12、16、20、25、30、40mm
③ 表面處理：01=鍍黃鋅、02=磷化、03=鍍硬鉻、04=發藍
④ 連接螺紋：G、NPT
⑤ 開啟壓力：0.05MPa

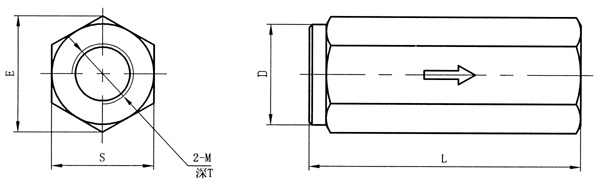

外形尺寸
|
通徑 |
型號 |
最大流量 |
破裂壓力 |
PN |
尺寸 |
|
L |
E |
S |
D |
T |
M(G或NPT) |
|
08 |
VU-08*** |
30 |
±0.4/0.7 |
500 |
62 |
21.5 |
19 |
19 |
12 |
1/4 |
|
10 |
VU-10*** |
45 |
±0.4/0.7 |
500 |
68 |
27.5 |
24 |
24 |
14 |
3/8 |
|
12 |
VU-12*** |
70 |
±0.4/0.7 |
500 |
77 |
34.5 |
30
|
30 |
15 |
1/2 |
|
16 |
VU-16*** |
110 |
±0.4/0.7 |
400 |
88 |
41.5 |
36 |
36 |
16 |
3/4 |
|
20 |
VU-20*** |
160 |
±0.4/0.7 |
350 |
105 |
47 |
41 |
41 |
18 |
1 |
|
25 |
VU-25*** |
210 |
±0.4/0.7 |
350 |
130 |
63 |
55 |
55 |
20 |
11/4 |
|
30 |
VU-30*** |
320 |
±0.4/0.7 |
350 |
138 |
75 |
65 |
65 |
22 |
11/2 |
|
40 |
VU-40*** |
460 |
±0.4/0.7 |
250 |
160 |
92 |
80 |
80 |
24 |
2 | | |
|
|
|
