| AJS、AJD型蓄能器安全閥 |

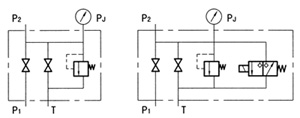

圖形符號
型號說明
① 產品代號：AJ型安全閥組
② 卸荷方式：S-標手動、D-疊加常閉式電磁球閥
③ 公稱通徑：10、20、32
④ 壓力等級：H1-16MPa、H2-25MPa、H3-32MPa
⑤ 結構形式：A-直動式溢流閥、B-先導式溢流閥

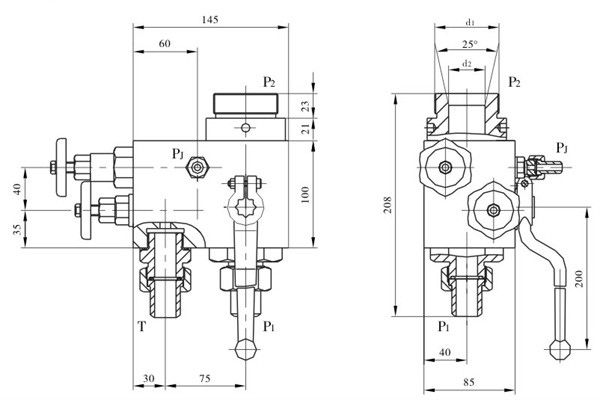

外形尺寸
AJS、AJD型蓄能器安全閥組尺寸
|
型號 |
d1 |
d2 |
P1□ |
T□ |
P1□ |
|
AJ*-10*-A |
M42×2 |
Ф28 |
JB2099接管18 |
JB2099接管14 |
JB2099接管10 |
|
AJ*-20*-A |
M60×2 |
Ф34 |
JB2099接管28 |
JB2099接管28 |
JB2099接管10 |
|
AJ*-32*-A |
M72×2 |
Ф34 |
JB2099接管42 |
JB2099接管28 |
JB2099接管10 | |
|
|
|
|
