ZPG-L、ZPG-I自動反沖洗水過濾器
安裝與使用：
EI型自動沖洗排污過濾器宜安裝在直角彎管上，EII型自動排污過濾器宜水平或垂直安裝，直通式當垂直安裝時，水流方向應該是自上而下，安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止，開啟蝶閥，即完成排污過程。可保泵閥使用延長壽命等優點。
ZPG形自動反沖洗水過濾器
ZPH-L型自動反沖洗排污過濾器宜安裝在直角彎管上，ZPG-I型自動反沖洗排污過濾器宜水平或垂直安裝，直通式當垂直安裝時，水流方向應該是自上而下，安裝時應注意外客上箭頭方向必須與水流方向一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止，開啟蝶閥，即完成排污過程。可保泵閥使用延長壽命等優點。
規格與型號

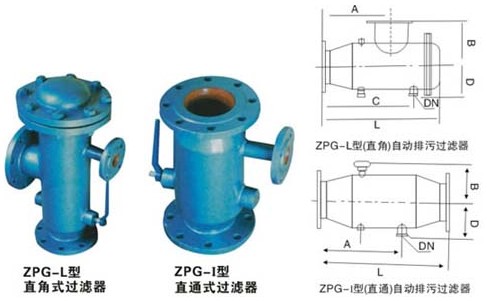

ZPG-L型（直角式）自動排污過濾器
|
型號 |
L |
A |
B |
C |
D |
排污口
（DN） |
|
ZPG-L-40 |
320 |
170 |
80 |
226 |
90 |
15* |
|
ZPG-L-50 |
350 |
185 |
90 |
244 |
100 |
15* |
|
ZPG-L-65 |
380 |
200 |
100 |
270 |
120 |
20* |
|
ZPG-L-80 |
445 |
230 |
110 |
310 |
140 |
25* |
|
ZPG-L-100 |
536 |
265 |
160 |
365 |
130 |
32* |
|
ZPG-L-125 |
624 |
315 |
190 |
440 |
200 |
40 |
|
ZPG-L-150 |
728 |
375 |
220 |
510 |
230 |
50 |
|
ZPG-L-200 |
884 |
500 |
260 |
670 |
280 |
65 |
|
ZPG-L-250 |
1120 |
625 |
310 |
830 |
330 |
80 |
|
ZPG-L-300 |
1310 |
750 |
350 |
1000 |
380 |
100 |
|
ZPG-L-350 |
1514 |
875 |
4100 |
1180 |
450 |
125 |
|
ZPG-L-400 |
1730 |
1000 |
470 |
1350 |
480 |
150 |
|
ZPG-L-450 |
1896 |
1125 |
510 |
1500 |
500 |
150 |
|
ZPG-L-500 |
2080 |
1250 |
550 |
1680 |
580 |
150 |
|
ZPG-L-600 |
2490 |
1500 |
650 |
2000 |
650 |
200 |
|
ZPG-L-700 |
2680 |
1600 |
680 |
2150 |
700 |
200 |
|
ZPG-L-800 |
2880 |
1750 |
700 |
2300 |
820 |
200 |
|
ZPG-L-900 |
3150 |
1850 |
800 |
2480 |
880 |
200 |
|
ZPG-L-1000 |
3370 |
2000 |
900 |
2675 |
920 |
250 |
|
ZPG-L-1100 |
3610 |
2100 |
1000 |
2900 |
960 |
250 |
|
ZPG-L-1200 |
3850 |
2250 |
1100 |
3050 |
1040 |
250 |
|
ZPG-L-1500 |
4470 |
1800 |
1200 |
3800 |
1400 |
250 |
ZPG-I(直通式)自動反沖洗水過濾器 單位
|
型號 |
L |
A |
B |
D |
|
|
ZPG-I-40 |
245 |
185 |
63 |
90 |
15* |
|
ZPG-I-50 |
255 |
190 |
70 |
100 |
15* |
|
ZPG-I-65 |
270 |
195 |
83 |
120 |
20* |
|
ZPG-I-80 |
320 |
232 |
96 |
140 |
25* |
|
ZPG-I-100 |
350 |
260 |
128 |
130 |
32* |
|
ZPG-I-125 |
438 |
326 |
162 |
200 |
40 |
|
ZPG-I-150 |
525 |
390 |
189 |
230 |
50 |
|
ZPG-I-200 |
700 |
520 |
220 |
280 |
65 |
|
ZPG-I-250 |
875 |
650 |
255 |
330 |
80 |
|
ZPG-I-300 |
1050 |
780 |
294 |
380 |
100 |
|
ZPG-I-350 |
1200 |
885 |
331 |
450 |
125 |
|
ZPG-I-400 |
1400 |
1040 |
377 |
480 |
150 |
|
ZPG-I-450 |
1550 |
1145 |
420 |
500 |
150 |
|
ZPG-I-500 |
1700 |
1250 |
462 |
580 |
150 |
|
ZPG-I-600 |
2000 |
1460 |
537 |
650 |
200 |
|
ZPG-I-700 |
2280 |
1720 |
607 |
700 |
200 |
|
ZPG-I-800 |
2500 |
1900 |
685 |
820 |
200 |
|
ZPG-I-900 |
2800 |
2180 |
785 |
880 |
200 |
|
ZPG-I-1000 |
3120 |
2470 |
860 |
920 |
250 |
|
ZPG-I-1100 |
3450 |
2780 |
915 |
960 |
250 |
|
ZPG-I-1200 |
3700 |
3000 |
965 |
1040 |
250 |
|
ZPG-I-1500 |
4470 |
3650 |
1220 |
1400 |
250 |
注意：a) 所用連接法蘭尺寸按GB4216-84；
b) “*”號螺紋連接；
c) 可根據用戶需要訂制非標準流量的產品和工作壓力更高的產品。 |
