產品用途
T型 過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便
工作介質
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等
2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等
| 殼體材質 |
碳鋼 |
不銹鋼 |
| 濾芯材質 |
不銹鋼 |
工作溫度（℃）
|
-30~380 |
-80~450 |
| 連接形式 |
法蘭連接、對焊連接、螺紋連接 |
| 公稱壓力（MPa） |
0.6~5.0(150Lb~600Lb) |
| 過濾精度（目/in） |
10~300 |

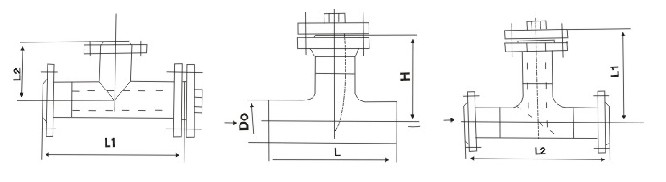

圖一 圖二 圖三
圖表一
|
T型直角法蘭連接過濾器 |
|
(ST-I)見表一、圖一,DN80-400,PN≤5.0 |
|
公稱通徑 DN |
結構尺寸 |
管塞 |
|
L |
L |
|
80 |
300 |
150 |
R1/2〃 |
|
100 |
360 |
160 |
R1/2〃 |
|
150 |
440 |
200 |
R3/4〃 |
|
200 |
540 |
230 |
R3/4〃 |
|
250 |
600 |
270 |
M20×1.5 |
|
300 |
680 |
300 |
M20×1.5 |
|
350 |
750 |
340 |
M20×1.5 |
|
400 |
850 |
380 |
M20×1.5 |
圖表二
|
T型對焊連接式過濾器 |
|
（ST-Ⅱ）見表二、圖二，DN50-400，PN≤10.0 |
|
公稱通徑 DN |
Do |
L |
H |
管塞 |
|
50 |
57 |
128 |
175 |
R1/2〃 |
|
65 |
76 |
152 |
195 |
R1/2〃 |
|
80 |
89 |
172 |
210 |
R1/2〃 |
|
100 |
108 |
210 |
230 |
R1/2〃 |
|
125 |
133 |
248 |
310 |
R3/4〃 |
|
150 |
159 |
286 |
335 |
R3/4〃 |
|
200 |
219 |
356 |
400 |
R3/4〃 |
|
250 |
273 |
432 |
450 |
M20×1.5 |
|
300 |
325 |
508 |
535 |
M20×1.5 |
|
350 |
377 |
558 |
580 |
M20×1.5 |
|
400 |
426 |
610 |
640 |
M20×1.5 |
圖表三
|
T型直通法蘭連接式過濾器 |
|
（ST-Ⅲ）見表三、圖三，DN50-600，PN≤5.0 |
|
公稱通徑 DN |
L1 |
L2 |
管塞 |
|
50 |
149 |
256 |
R1/2〃 |
|
65 |
170 |
292 |
R1/2〃 |
|
80 |
182 |
312 |
R3/8〃 |
|
100 |
210 |
362 |
R3/8〃 |
|
125 |
235 |
420 |
R3/8〃 |
|
150 |
260 |
464 |
R3/8〃 |
|
200 |
320 |
560 |
R3/4〃 |
|
250 |
380 |
670 |
M20×1.5 |
|
300 |
430 |
780 |
M20×1.5 |
|
350 |
450 |
30 |
M20×1.5 |
|
400 |
530 |
910 |
M20×1.5 |
訂貨需知：1 ：定貨時請注明產品尺寸，操作壓力，濾芯材質,過濾介質及過濾精度.
2 ：當需要其他標準法蘭,材質及操作壓力時請?jiān)诙ㄘ洉r(shí)注明 |
