QG氣體過濾器
產品介紹：該產品安裝在供水系統中，與減壓閥、止回閥、液壓水位控制閥及其它對水質有要求的場合配套使用，可除去介質中的各種雜物
(砂子、鐵塊及其它各種異物)，以保證各類閥門正常工作。
工作原理：該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留
于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
技術參數：公積壓力：1.6MPa
適用介質：潔凈水、油品
用溫度：≤320℃ |
|
Y型過濾器,濾芯全部采用不銹鋼制作,工作壓力有:16、25、40Kg/cm²三種、殼體有鑄鐵、鑄鋼(代號C)及不銹鋼(代號P)三種,由于設計單位或用
戶造用。系列水過濾器,在一般訓算額定流速下,壓力損失為0.052-0.12米水柱。
|
公稱通徑 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
備注 |
|

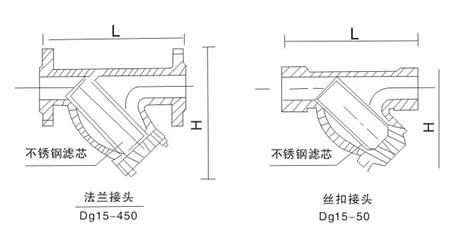

外形尺寸 |
L |
125 |
150 |
160 |
180 |
195 |
215 |
250 |
285 |
300 |
350 |
括號中的數字為絲扣接口DN15至DN20的尺寸其他均為法蘭接口尺寸 |
|
H |
102 |
119 |
125 |
145 |
164 |
186 |
238 |
273 |
306 |
310 |
|
SG-16型參考單位（元） |
|
|
|
|
|
|
|
|
|
|
|
公稱通徑 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
|
外形尺寸 |
L |
380 |
480 |
545 |
605 |
660 |
780 |
850 |
885 |
1150 |
|
|
H |
400 |
470 |
480 |
640 |
642 |
830 |
900 |
1000 |
1200 |
|
|
SG-16型參考單位（元） |
|
|
|
|
|
|
|
|
|
|
分類說明
|
序號 |
名稱 |
型號 |
公稱壓力Kgf/cm² |
公稱通徑 |
連接方式 |
濾芯材料 |
殼體材料 |
用途 |
|
1 |
水過濾器 |
SG-16 |
16 |
Dg15-50
Dg15-450 |
絲扣法蘭 |
不銹鋼
1Cr18Ni9Ti |
鑄鐵 |
本系列用于水及無腐蝕性液體分質，其中SG-16型最常用于采暖、供熱、制冷空調工程，QG系列用于蒸汽、壓縮空氣等無腐蝕性工業氣體介質，其中QG-16型為常用 |
|
2 |
汽過濾器 |
QG-16 |
|
3 |
水過濾器 |
SG-25C |
25 |
Dg15-450 |
法蘭 |
鑄鐵
代號（C） |
|
4 |
汽過濾器 |
QG-25C |
|
5 |
水過濾器 |
SG-40C |
40 |
Dg15-450 |
凹凸式法蘭 |
鑄鐵
代號（G） |
|
6 |
汽過濾器 |
QG-40C |
|
7 |
水過濾器 |
SG-16p |
16 |
Dg15-50
Dg15-450 |
絲扣法蘭 |
不銹鋼
1Cr18Ni9Ti |
不銹鋼
1Cr18Ni9Ti
代號（P） |
本系列用于酸、堿等腐蝕性液體介質，QG系列用酸氣及其他腐蝕性氣體介質 |
|
8 |
汽過濾器 |
QG-16p |
|
9 |
水過濾器 |
SG-25p |
25 |
Dg15-450 |
法蘭 |
|
10 |
汽過濾器 |
QG-25p |
|
11 |
水過濾器 |
SG-40p |
40 |
Dg15-450 |
凹凸式法蘭 |
|
12 |
汽過濾器 |
QG-40p | |
| |
訂貨需知：1 ：定貨時請注明產品尺寸，操作壓力，濾芯材質,過濾介質及過濾精度.
2 ：當需要其他標準法蘭,材質及操作壓力時請在定貨時注明 |
