SFW系列管道阻火器（絲網）
我公司生產的SFW型管道阻火器是一種安裝于管端或靠近管端的管道中，阻止火焰以垂直傳播和擴散的阻火器，廣泛運用于加熱爐燃料氣、天然氣、石油液化氣的管路上，以及油氣回收、氣體凈化、氣體分析、煤礦瓦斯排放等系統，能有效地保證氣體管道及氣體使用點的安全運行。
絲網阻火器應安裝在燃料氣或易燃液體蒸氣進入噴嘴前的管道上。當噴嘴回火時，阻火器內金屬絲網由于器壁效應轉化為熱能使火焰熄滅，阻止可燃氣體和易燃液體蒸氣火焰蔓延和防止回火而引起爆炸。
|

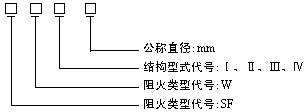

接 管
公稱直徑
DN
|
結構尺寸（mm）
|
接 管
公稱直徑
DN
|
結構尺寸（mm）
|
|
D
|
L
|
D
|
L
|
|
15
|
215
|
338
|
65
|
335
|
460
|
|
20
|
215
|
344
|
80
|
335
|
460
|
|
25
|
215
|
350
|
100
|
335
|
460
|
|
32
|
280
|
376
|
125
|
440
|
506
|
|
40
|
280
|
376
|
150
|
440
|
510
|
|
50
|
280
|
376
|
|
|
|
|
注:設計壓力1.0MPa，設計溫度＜80℃，殼體材質為20號鋼，絲網材質為鍍鋅鐵絲。
|
|
2、SFW-Ⅱ
|
|
接管公稱直徑
DN
|
結構尺寸（mm）
|
接管公稱直徑
DN
|
結構尺寸（mm）
|
|
D
|
L
|
D
|
L
|
|
15
|
215
|
315
|
50
|
280
|
351
|
|
20
|
215
|
320
|
65
|
335
|
435
|
|
25
|
215
|
325
|
80
|
335
|
435
|
|
32
|
215
|
351
|
100
|
335
|
437
|
|
40
|
280
|
357
|
|
|
|
|
注:設計壓力1.0MPa，設計溫度-80℃+400℃，殼體材質為Q235-A，絲網材質1Cr18Ni9Ti。
|
|
3、SFW-Ⅲ
|
|
接管公稱直徑
DN
|
結構尺寸（mm）
|
接管公稱直徑
DN
|
結構尺寸（mm）
|
|
D
|
L
|
D
|
L
|
|
200
|
535
|
770
|
350
|
755
|
890
|
|
225
|
535
|
770
|
400
|
755
|
890
|
|
250
|
640
|
820
|
450
|
975
|
1175
|
|
300
|
640
|
820
|
500
|
975
|
1175
|
|
|
|
|
注:設計壓力1.0MPa，設計溫度-80℃+400℃，殼體材質為Q235-A，絲網材質1Cr18Ni9Ti。
|
|
接管公稱直徑
DN
|
結構尺寸（mm）
|
接管公稱直徑
DN
|
結構尺寸（mm）
|
|
D
|
L
|
D
|
L
|
D×S
|
|
25
|
185
|
212
|
200
|
520
|
252
|
219×S
|
|
40
|
195
|
212
|
250
|
580
|
282
|
273×S
|
|
50
|
215
|
216
|
300
|
640
|
320
|
325×S
|
|
80
|
280
|
220
|
350
|
705
|
357
|
377×S
|
|
100
|
235
|
224
|
400
|
840
|
366
|
426×S
|
|
150
|
405
|
248
|
|
|
|
|
注:設計壓力1.6MPa，設計溫度100℃，殼體材質為Q235-A，絲網材質為1Gr18Ni9Ti。
|
|
|
|
1、為了確保阻火器的性能達到使用的目的，在安裝阻火器前，必須認真閱讀本說明書，并仔細核對標牌與所裝管線要求是否一致。
2、阻火器上的流向標記必須與介質流向一致。
3、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5、清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6、重新安裝阻火層時，應更新墊片確認密封面已清潔和無損傷，不得漏氣。 |
