  產品名稱： X43德標卡套軟密封旋塞閥
  產品型號： X43
  X43德標卡套軟密封旋塞閥

  咨詢電話：021-64820322/61267451 銷售部
 相關產品
 X93W美標卡套軟密封旋塞閥
 X43德標卡套軟密封旋塞閥

X43德標卡套軟密封旋塞閥

◆產品結構特點
德標卡套式軟密封旋塞閥適用于公稱壓力PN1.6-16MPa，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀。

2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。

3、閥門沒有空腔給介質積聚。

4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。

5、雙向流動，安裝使用更方便。

6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

◆技術規范
結構形式 BC
驅動方式 手柄，蝸輪蝸桿傳動，氣動，電動
設計標準 API599，API6D
結構長度 DIN 3202F1
連接法蘭 DIN 2543-2549
試驗和檢驗 DIN3230
注：閥門連接法蘭尺寸可根據用戶要求設計制造。
◆產品性能規范
公稱壓力（MPa） 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
1.6 2.4 1.76 ≤180℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
10.0 15.0 11.0
16.0 24.0 17.6

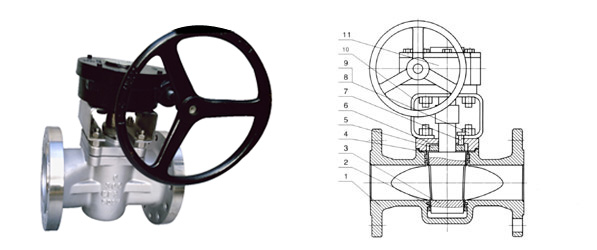

◆主要零部件材質
序號 名稱 材質
1 閥體 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2 卡套 PTFE
3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
4 墊片 柔性石墨+不銹鋼
5 調整墊 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
6 閥蓋 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7 調整螺栓 ASTM A193-B7,A320-B8,A193-B8M
8 六角螺母 ASTM A194-2H,A194-8,A194-8M
9 螺栓 ASTM A193-B7,A320-B8,A913-B8M
10 支架 Q235、WCB
11 蝸輪

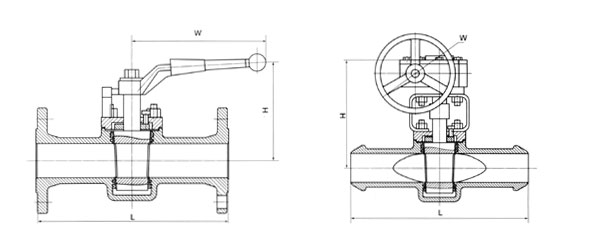

型號 X43-16
壓力等級 PN16
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 150 155 160 180 190 200 220 230 380 460 520 580 620 680 740
W 300 300 300 350 400 500 500 550 300 300 320 320 350 380 380
重量（kg） 9 10 11 13 14 19 23 27 43 62 75 155 222 390 580
注:四寸及以上為蝸輪操作4"
型號 X43-25
壓力等級 PN25
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 150 155 160 180 190 200 220 230 380 460 520 580 620 680 740
W 300 300 300 350 400 500 500 550 300 300 320 320 350 380 380
重量（kg） 10 11 13 15 17 22 31 55 77 88 190 190 235 399 630
注:四寸及以上為蝸輪操作4"

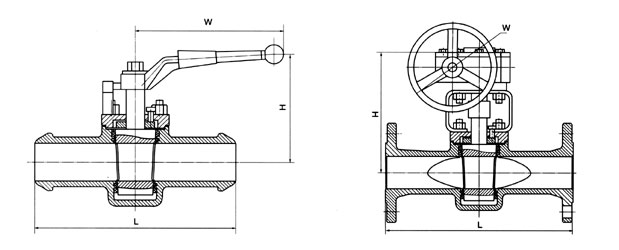

型號 X43-40
壓力等級 PN40
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（kg） 12 14 18 21 24 29 33 39 75 103 146 251 337 521 720
注:四寸及以上為蝸輪操作4"
型號 X43-64
壓力等級 PN64
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量（kg） 14 17 22 25 29 34 43 50 94 123 170 291 430 625 875
注:四寸及以上為蝸輪操作4"
