SHL二位二通常閉型高溫不銹鋼電磁閥系列，是自動控制系統中常見的執行器件，采用先導閥、散熱器、活塞

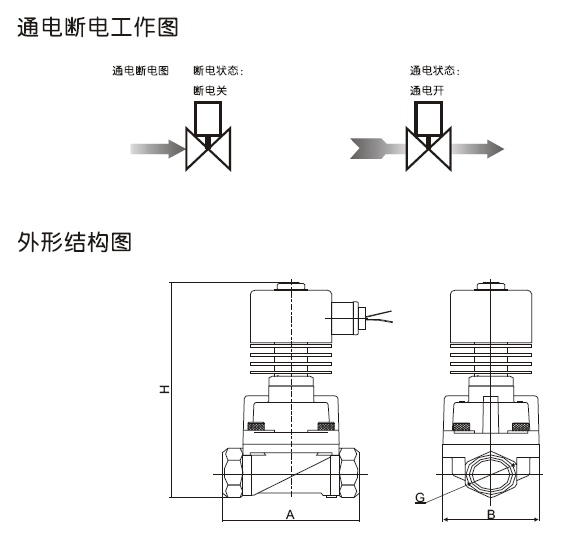

（主閥）組合形成的結構設計；通電打開，斷電關閉；
主要應用于對蒸汽、導熱油等高溫介質在管路中的自動啟閉，從而達到系統和設備的程序控制或遠程控制等
主要技術參數
1，電源電壓：AC220V AC110V 保持功率AC：22VA（19.5W）
DC24V 功率DC:24W
電源允許波動:±10% (其它電壓可以定制)
2,線圈配置方式:標準H級金屬罩殼直接出線式(W型)
3,介質溫度:5℃～250℃(密封件Teflon+金屬)
4,工作介質:蒸汽、導熱油等(請根據響應的密封件的選配予以應用)
5,動作方式:先導式結構的電磁閥,有壓差啟動;
6,閥體材質:不銹鋼
7,安裝:按閥上介質流向所示,線圈向上,水平安裝;
型號規格表
| 連接螺紋 |
流量通徑mm |
CV值 |
工作壓力范圍（Kgf/cm2) |
最大溫度℃ |
外行尺寸
|
訂貨型號
以下表中電壓為
220VAC
50/60HZ |
| 導熱油 |
蒸汽 |
|
長×寬×高 |
| 3/8” |
15 |
4.5 |
05 |
16 |
16 |
250 |
75×52×159 |
SLA1WH02T4C15 |
| 1/2” |
15 |
4.5 |
0.5 |
16 |
16 |
250 |
75×52×159 |
SLA1WH02T4D15 |
| 3/4” |
20 |
8.0 |
0.5 |
16 |
16 |
250 |
85×60×171 |
SLA1WH02T4E20 |
| 1” |
25 |
12 |
0.5 |
16 |
16 |
250 |
100×70×178 |
SLA1WH02T4G25 |
| 11/4” |
35 |
22 |
0.5 |
16 |
16 |
250 |
120×90×198 |
SLA1WH02T4H35 |
| 11/2” |
35 |
22 |
0.5 |
16 |
16 |
185 |
120×90×198 |
SLA1WH02T4J35 |
| 2” |
50 |
45 |
0.5 |
16 |
16 |
250 |
150×110×220 |
SLA1WH02T4K50 |
| 法蘭4孔 |
25 |
12 |
0.5 |
16 |
16 |
250 |
見下表 |
SLA1WH02T4F25 |
| 32 |
22 |
0.5 |
16 |
16 |
250 |
SLA1WH02T4F32 |
| 40 |
22 |
0.5 |
16 |
16 |
250 |
SLA1WH02T4F40 |
| 50 |
45 |
0.5 |
16 |
16 |
250 |
SLA1WH02T4F50 |
SLH高溫電磁閥（法蘭連接數據表）
| 流量通徑 |
DN25 |
DN32 |
DN40 |
DN50 |
| 法蘭4孔 |
孔徑φ13.5孔距φ85 |
孔徑φ17.5孔距φ100 |
孔徑φ17.5孔距φ110 |
孔徑φ17.5孔距φ125 |
| 外形尺寸mm |
長A |
134 |
160 |
160 |
200 |
| 寬B |
110 |
135 |
145 |
155 |
| 高C |
215 |
230 |
235 |
250 |
電磁閥訂貨型號說明
| 序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| 電磁閥的種類 |
控制方式 |
線圈配置形式 |
線圈等級 |
電壓 |
密封材料 |
閥體材料類型 |
連接方式 |
流量通徑（mm） |
其它配置 |
| 例如 |
SLH |
1 |
W |
H |
02 |
T |
1 |
E |
20 |
|
| |
|
1：
代表
常閉型 |
W：
代表引線式
金屬罩
殼線圈
|
H：代表
H級高溫線圈
|
02=AC220V
01=AC110V
08=AC380
12=DC12V
13=DC24V
|
T=Teflon
|
4=SS304
不銹鋼(常規）
3=Ss316 |
C=3/8”
D=1/2”
E=3/4”
G=1”
H=11/4”
J=11/2”
K=2”
F=法蘭連接
|
15=15
20=20
25=25
35=35
40=40
50=50
25=25
32=32
40=40
50=50 |
代號：
N=NPT
連接 | |
