STC可調恒溫式波紋管式蒸汽疏水閥
產品介紹：
管線用的疏水閥之一，小體積能任意角度安裝，可在線調節排水溫度。適用于蒸汽主管線，伴熱管網、生活采暖和小型加熱設備。
1.波紋管啟閉動作靈敏，以固定過冷度自動調節排水量，支持在線手動調節，確保凝結水及時排放。
2.該閥體積小，能任意角度安裝，靈活性好。
3.精加工合金閥座與球形閥芯能自由密封，減少集中磨損，實現高效密封。
4.閥前存有高溫凝結水，形成水封，無蒸汽泄漏。
5.內置過濾網，可在線更換內件和在線清理雜質，維護方便。

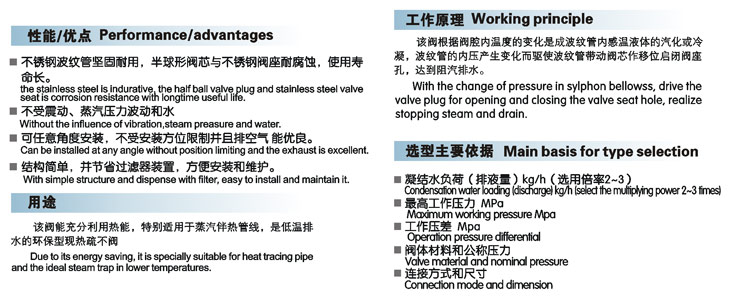

特 點
1.不銹鋼玻紋管堅固耐用，使用壽命長。
2.可調整凝結水的排放溫度，利用顯熱，節能效果顯著。
3.閥前始終有凝結水，形成可靠的水封，無蒸汽泄漏。
4.不受震動、蒸汽壓力波動和水錘的影響。
5.可任意角度安裝，不受安裝方位限制，并且排空氣性能優良。
6.結構簡單，并帶有過濾裝置，方便安裝和維護。
工作原理
波紋管式疏水閥的內部結構是一個不銹鋼波紋管為主要動作元件，內充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
 1、當裝置啟動時，空氣進入疏水閥，閥芯在彈簧的彈力下處于開啟位置。
 2、緊接著冷凝水進入疏水閥，在低溫狀態下，波紋管元件內的感溫液體處于冷凝狀態，閥芯完全開啟，迅速排放冷凝水。
 3、熱凝水進入疏水閥，波紋管內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使波紋管元件伸長，帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯完全關閉閥門。
 4、積存在閥內的熱凝水慢慢冷卻降溫后，波紋管元件因內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。。

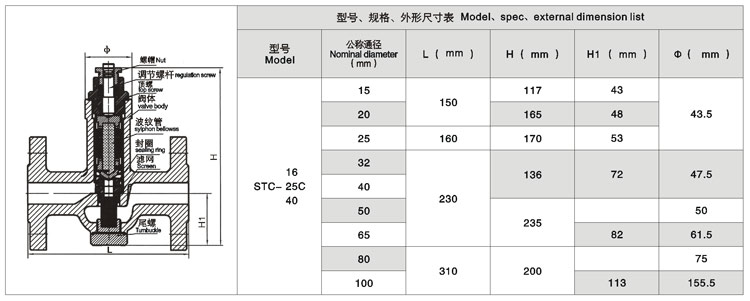

STC可調恒溫式波紋管式蒸汽疏水閥詳細參數表：


|
