GUQ氣動真空球閥
GUQ型氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣 閥門定位器。是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空（壓力）系統管道路中的介質流。
【 主要零部件材料 】
|
閥體 |
閥桿 |
閥蓋 |
密封件 |
|
不銹鋼 |
不銹鋼 |
不銹鋼 |
PPL、氟橡膠、丁腈橡膠、四氟乙烯 |
【 原理 】
【 主要技術性能 】
|
閥門漏率 |
≤1.3×10-4Pa.L/S. |
|
適用溫度 |
-30～+150℃
-30～+150℃（PPL密封） |
|
氣源壓力 |
0.4～0.6MPa |
|
適用范圍 |
|
連接型式 |
使用壓力范圍（Pa） |
|
活套法蘭（GB6070） |
0.6×106～1.3×10-4 |
|
焊接法蘭（GB6070） |
1.6×106～1.3×10-4 |
|
快卸法蘭（GB4982） |
0.1×106～1.3×10-4 |
|
螺紋連接 |
1.6×106～1.3×10-4 |
【 特點 】
1、結構緊湊，重量輕，外形簡潔、美觀；2、該GUQ型氣動高真空球閥既能適用高真空，又能適用一定的正壓力下使用；由于球閥全通導，又能達到超高真空要求，所以 也能適用于加速器真空系統。3、密封結構設計獨特，改變了球閥不能滿足高真空、超高真空的現狀；4、開關扭矩小，配置氣動執行器小，工作穩定、可靠；
【 主要外形連接尺寸 】 單位：mm

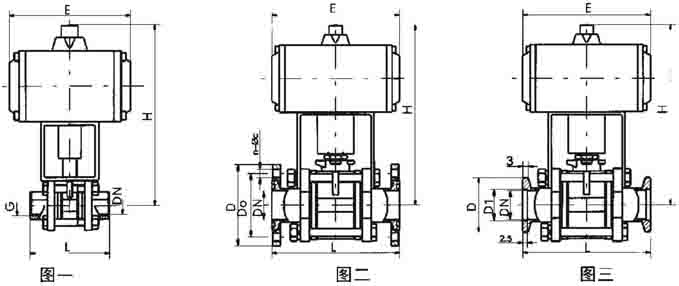

◆ 快卸法蘭連接 （ GB4982 ）（ 圖三 ）
|
型號 |
DN |
D1 |
D |
H |
E |
L |
|
GUQ-10（KF） |
10 |
12.2 |
30 |
153 |
104 |
84 |
|
GUQ-16（KF） |
16 |
17.2 |
30 |
155 |
104 |
84 |
|
GUQ-25（KF） |
25 |
26.2 |
40 |
163 |
140 |
114 |
|
GUQ-32（KF） |
32 |
34.2 |
55 |
180 |
140 |
140 |
|
GUQ-40（KF） |
40 |
41.2 |
55 |
186 |
140 |
160 |
|
GUQ-50（KF） |
50 |
52.2 |
75 |
233 |
164 |
170 |
|
型號 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUQ-10（F） |
10 |
55 |
40 |
153 |
105 |
84 |
4-φ6.6 |
|
GUQ-16（F） |
16 |
60 |
45 |
155 |
130 |
84 |
4-φ6.6 |
|
GUQ-25（F） |
25 |
70 |
55 |
163 |
165 |
114 |
4-φ6.6 |
|
GUQ-32（F） |
32 |
90 |
70 |
180 |
165 |
140 |
4-φ9 |
|
GUQ-40（F） |
40 |
100 |
80 |
186 |
190 |
160 |
4-φ9 |
|
GUQ-50（F） |
50 |
110 |
90 |
233 |
190 |
170 |
4-φ9 |
|
GUQ-63（F） |
63 |
130 |
110 |
272 |
250 |
195 |
4-φ9 |
|
GUQ-80（F） |
80 |
145 |
125 |
351 |
250 |
203 |
8-φ9 |
|
GUQ-100（F） |
100 |
165 |
145 |
370 |
280 |
280 |
8-φ9 |
螺紋連接的外形及連接尺寸 （ 圖一 ）
|
型號 |
DN |
G |
H |
E |
L |
|
GUQ-10（G） |
10 |
1/4" |
153 |
104 |
68 |
|
GUQ-16（G） |
16 |
1/2" |
155 |
104 |
72 |
|
GUQ-20（G） |
20 |
3/4" |
160 |
104 |
82 |
|
GUQ-25（G） |
25 |
1" |
163 |
140 |
90 |
|
GUQ-32（G） |
32 |
1-1/4" |
180 |
140 |
112 |
|
GUQ-40（G） |
40 |
1-1/2" |
186 |
140 |
120 |
|
GUQ-50（G） |
50 |
2" |
233 |
164 |
145 |
|
GUQ-63（G） |
63 |
2-1/2" |
272 |
164 |
185 |
|
GUQ-80（G） |
80 |
3" |
351 |
190 |
210 |
|
GUQ-100（G） |
100 |
4" |
370 |
190 |
268 | |
