DS101X活塞式多功能水泵控制閥
隨著現代化高層建筑和水司界的不斷發展，以及和用戶使用要求越來越高，我司結合實際情況，在第地代水力控制閥的基礎上，成功研制出第二代雙活塞式多功能水泵控制閥。它可根據使用環境不同，在使用前人為一次性調節之后，均能自動保證管網的安全運行，閥體采用流線設計，的有鑄件均采用支銹噴塑處理，所有活動件均用用防腐材料，外部所有導管和導閥都采用全銅材料，組裝之后的閃工無須再噴漆處理。所有與介質接觸表面都具有較好的防腐性。通過改變外部導閥和導管接合形式，從而可演變成水力控制閥、減壓閥、消聲/消錘/緩開/緩閉止回閥、安全泄壓閥、電動遙控閥等。根據使用介質和壓力的不同，我公司生的有活塞式和膜片式兩種供用戶選用。該類閥門的主要特點是利用管道的自身壓力，通過上下腔控制室的壓力差來控制主閥盤的啟閉，從面達到目的。
活塞式多功能水泵控制閥工作原理
活塞式多功能水泵控制閥是安裝在大口徑給水管網系統的水泵出口處、防止介質倒流以、水錘及水擊現象的智能型閥門。
活塞式多功能水泵控制閥兼具有電動閥、逆止閥和水錘消除呂三種功能，可有效的提高供水系統的安全可靠，雙腔室、雙閥瓣結構可使閥門在停泵后迅速關閥90%（防止回流介質導致水泵反轉），再緩慢關閉其余10%（消除破壞水錘）活塞式閥門性能可靠、強度高、動作平穩，適用于開泵水錘和停泵水錘的場合。只需操作水泵電機啟閉按扭，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力失小。

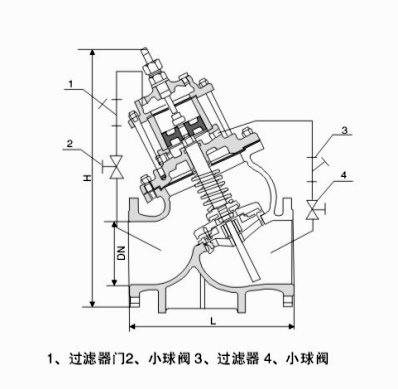

活塞式多功能水泵控制閥零件材質
1.閥蓋 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
2.缸套 不銹鋼
3.活塞 球墨鑄鐵
4.密封圈 丁腈橡膠
5.閥桿 2Cr13
6.彈簧 彈簧鋼、不銹鋼
7.閥盤 球墨鑄鐵
8.密封墊 丁腈橡膠
9.閥座 不銹鋼、
10.密封壓板 球墨鑄鐵
11.閥體 鑄鐵、球墨鑄鐵、碳鋼
特點及優點
活塞式多功能水泵控制閥具有緩開功能，解決傳統的人為關閥開泵。
活塞式多功能水泵控制閥具有緩閉功能，可人為調設關閉時間，自動實現緩閉、消除水錘。
活塞式多功能水泵控制閥具有良好的止回功能，采用具有好彈性和高耐磨性橡膠估密封材料，關閉后可達到滴水不漏。
活塞式多功能水泵控制閥動作靈敏，不會出現失控現象。
活塞式多功能水泵控制閥無須人為操作，在管網運行運行的全過程中均為自動工作。
活塞式多功能水泵控制閥維修保養方便無需從管道上整臺拆除閥，在維理時找準故障原因，只需局問檢修。
活塞式多功能水泵控制閥閥內外及所有易腐蝕件均采用靜電噴塑處理，長期用于污水中不會生銹。
活塞式多功能水泵控制閥在管路中立臥安裝均可性能不變。
活塞式多功能水泵控制閥性能規范
公稱壓力：0.6~6.4MPa
公稱通徑：40-1400mm
適用介質：水及物理、化學性質類似于水的介質
適用溫度：0~80℃
質量保證：ISO9000
結構長度：Q/BYL-2002
試驗標準：GB/T13927
設計：Q/YYF-2000
法蘭標準：GB/T 9113.1-2000 |
