DF（ZCS）液用電磁閥

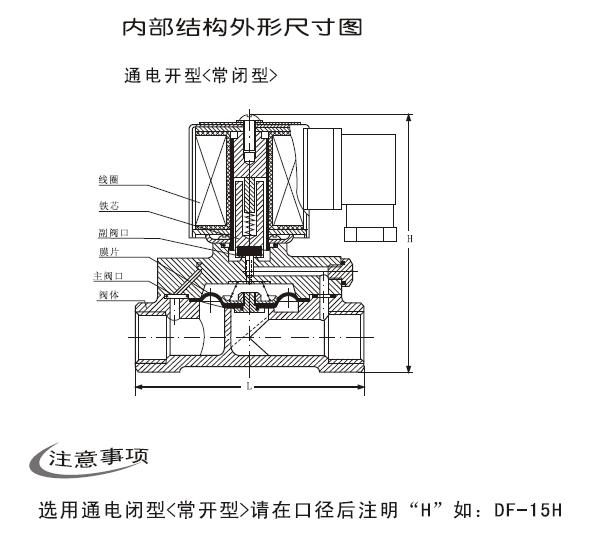

外形尺寸
| 1 |
最高工作壓力 |
0.8MPa |
| 2 |
工作壓差 |
0.03MPa～0.8MPa（其中φ3、φ5為直動式0～0.6MPa） |
| 3 |
環境溫度 |
-10～+50℃ |
| 4 |
介質溫度 |
0～75℃ |
| 5 |
電壓 |
AC：380V；220V； 36V/50Hz DC：12V；24V；110V；220V |
| 6 |
絕緣等級 |
B級 |
| 7 |
功率 |
φ5～φ20 12W φ25～φ100 15W
φ125～φ150 30W |
| 8 |
線圈溫升 |
≤80℃ |
| 9 |
電源允許波動 |
-15%～+10% |
| 10 |
工作介質 |
液體 氣體 油 〈20CST |
| 11 |
安裝方式 |
介質流向與電磁閥箭頭保持一致，線圈向上，允許傾斜度小于30° |
| 12 |
響應時間 |
φ3～φ50≤1秒關≤2秒 φ65～φ150≤3秒關≤5秒 |
 結構規格參數
| 型號 |
長 |
高 |
連接方式 |
材質 |
| DF-3 |
45 |
70 |
G1/8”內螺紋 |
鍛銅 |
| DF-5 |
48 |
82 |
G1/8”內螺紋 |
| DF-10 |
70 |
95 |
G3/8”內螺紋 |
| DF-15 |
90 |
105 |
G1/2”內螺紋 |
銅閥體 |
| DF-20 |
100 |
115 |
G3/4”內螺紋 |
| DF-25 |
120 |
135 |
G1”內螺紋 |
| DF-32 |
135 |
145 |
G11/4”內螺紋 |
| DF-40 |
145 |
160 |
G11/2”內螺紋 |
| DF-50 |
180 |
180 |
G2”內螺紋 |
| DF-40F |
155 |
205 |
法蘭4孔φ17.5孔徑φ110孔距 |
鑄鐵閥體 |
| DF-50F |
200 |
220 |
法蘭4孔φ17.5孔徑φ125孔距 |
| DF-65F |
250 |
260 |
法蘭4孔φ17.5孔徑φ145孔距 |
| DF-80F |
270 |
275 |
法蘭4孔φ17.5孔徑φ160孔距 |
| DF-100F |
350 |
310 |
法蘭4孔φ17.5孔徑φ180孔距 |
| DF-125F |
400 |
380 |
法蘭4孔φ17.5孔徑φ210孔距 |
| DF-150F |
450 |
405 |
法蘭4孔φ22孔徑φ240孔距 | |
|
|
|
