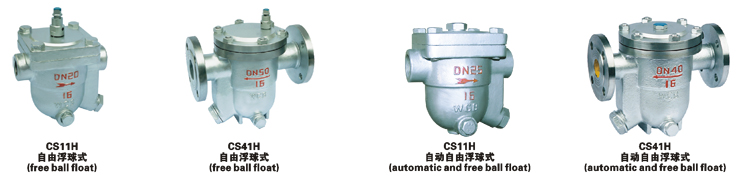

CS11H自由浮球式蒸汽疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。CS11H(A型)疏水閥結構特點：1、能連續排水、性能穩定、排水量大、漏水量小。2、能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
主要外形及連接尺寸
|
產品型號
|
口徑 |
尺寸 |
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
|
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
|
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
|
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
主要外形及連接尺寸
|
尺寸
|
型號 |
CS11H-16C |
|
口徑
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
【 主要零件材料 】
|
主要零件 |
閥蓋 |
閥體 |
閥座 |
過濾器 |
|
材料 |
碳鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
疏水閥用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并防止水蒸汽泄漏的疏水器，疏水閥也叫阻汽排水閥。該閥基本的工作原理就是利用蒸汽和水的重量差和溫度差來實現疏水的目的。 該閥在蒸汽加熱系統中起到阻汽排水作用。 |
