Q44F、Q45F三通法蘭球閥
三通球閥是一種三通道的回轉型球閥,O型三通球閥的閥芯有L型和T型，可以滿足不同的生產工藝要求。三通球閥可以根據需要，任何一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切除，T型閥實現把三條連通管道進行合流與分流。
電動O型球閥用于工業控制系統中，它由電子式電動執行機構和三通球閥組成，電動執行機構是三通球閥的驅動裝置，當工作電源通電時，
電動執行機構從0～900回轉，使三通球閥由關（開）的位置到開（關）的位置，達到對管道內介質實現流通（切斷）滿足不同的工藝要求（詳見圖）。電動三通球閥有兩種型式，閥芯有L型和T型，可實現兩種不同的控制要求。（如圖）

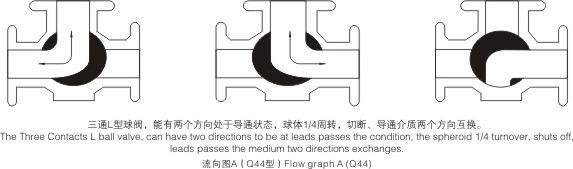

三通球閥一般采用兩閥座結構，如流向圖A所示兩種工況，選用兩閥座L型結構（即Q44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即Q45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即Q45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。
|
