Q48、Q49固定式三通球閥結構特點

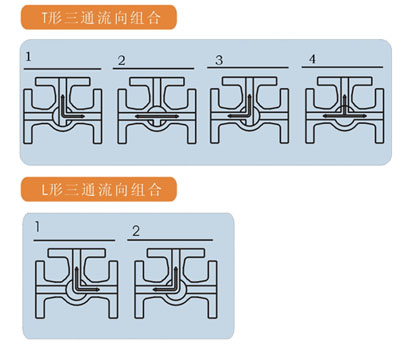

固定式三通球閥采用固定球，彈簧或碟簧加載的四面閥座結構，密封可靠，開關輕便。此結構球體不同，有T形之分，其中T形可實現對介質的分流或混流四種工況，根據需要可選擇其中兩種或三種進行組合；L形可實現對介質流向切換兩種工況。
型號、材料及主要參數
| 產品型號 |
Q48F、Q49F-10C-40
|
Q48F、Q49F-10P-40P |
| 閥體 |
WCB |
CF8 |
| 球體 |
CF8 |
CF8 |
| 閥桿/固定軸 |
2Cr13 |
304 |
| 密封圈 |
PTFE |
PTFE |
| 閥座 |
2Cr13 |
F304 |
| 填料 |
PTFE+O形圈 |
PTFE+O形圈 |
| 適用介質 |
水、油、蒸汽等 |
酸等腐蝕性介質 |
| 適用溫度 |
-29-200℃ |
-29-200℃ |
| 蝸輪固定三通球閥 |
Q后插入“3”表示，示例：Q348F-16C |
| 氣動固定三通球閥 |
Q后插入“6”表示，示例：Q648F-150LB |
| 電動固定三通球閥 |
Q后插入“9”表示，示例：Q948F-10C |
固定式三通球閥的外形尺寸PN10-40
| 公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
| L |
240 |
360 |
280 |
320 |
380 |
440 |
670 |
760 |
850 |
980 |
1080 |
1360 |
1750 |
| L1 |
12 |
130 |
140 |
160 |
190 |
220 |
335 |
380 |
425 |
490 |
540 |
680 |
875 |
| H |
325 |
335 |
360 |
370 |
420 |
440 |
490 |
520 |
610 |
700 |
800 |
900 |
1000 | |
