  產品名稱： Q641F氣動法蘭球閥
  產品型號： Q641F
  Q641F氣動法蘭球閥

  咨詢電話：021-64820322/61267451 銷售部
 相關產品
 Q647F/Y氣動O型固定式球閥
 Q671F對夾氣動薄型球閥
 Q641F-40C氣動浮動式球閥

Q641F氣動法蘭球閥 Q641F氣動法蘭球閥.doc

氣動O型球閥采用彈性密封圈結構設計，介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封雙壓，確保可靠密封。

介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。通過配置不同的控制附件，可實現
遙控及調節功能。
產品型號/技術參數

閥類 傳動方式 連結形式 結構形式 密封面 公稱壓力（Mpa） 閥體材料
球閥 6-氣動
6s-氣動帶手動		 法蘭式 浮動球直通 F-氟塑料
H-合金鋼
PPL		 1.6
2.5
4.0
6.4		 按表內閥體
材料代號
公稱通徑DN(mm) 15-250
材料\材料代號 C P R
主
要
零
件		 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球板 WCB 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚笨
填料 聚四氟乙烯 柔性石墨
適
用
工
況		 適用介質
水、蒸汽、油品
 硝酸類 醋酸類
適用溫度 -28℃～300℃
控制型式 雙作用/單作用
作用型式 切斷/調節
輸入信號 電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓 AC220V/DC24V
工作介質 凈化壓縮壓氣
執行器 型號 GT系列、HY系列、AW系列、ZSH系列
氣源壓力 0.4～0.7MPa

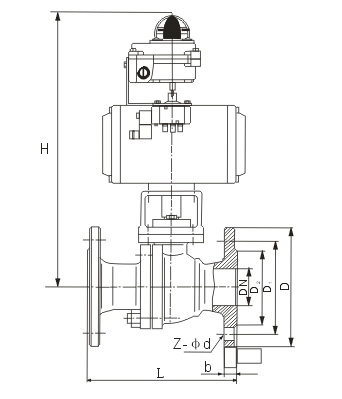

安裝尺寸表

公稱通徑DN(mm) 尺 寸(mm) 執行器型號
1.6MPa 2.5MPa H 4.0MPa
L D D1 B Z-D L D D1 B Z-D L D D1 B Z-D H
15 130 95 65 14 4-14 130 95 65 16 4-14 200 130 95 65 16 4-14 200 可選配GTD/GTE、
AW/AWS、HY、
ZSH系列執行器
(以上選配僅供參
選具體選用根據實
際要求)
20 130 105 75 14 4-14 130 105 75 16 4-14 204 150 105 75 16 4-14 204
25 140 115 85 14 4-14 140 115 85 16 4-14 215 160 115 85 16 4-14 210
32 165 135 100 16 4-18 165 135 100 18 4-18 240 180 135 1 00 18 4-18 240
40 165 145 110 16 4-18 165 145 110 18 4-18 264 200 145 110 18 4-18 264
50 203 160 125 16 4-18 203 160 125 20 4-18 274 230 160 125 20 4-18 360
65 22 2 180 145 18 4-18 222 180 145 22 8-18 379 290 180 145 22 8-18 390
80 241 195 160 20 8-18 241 195 160 22 8-18 389 310 195 160 22 8-18 450
100 305 215 180 20 8-18 305 230 190 24 8-23 416 350 230 190 24 8-23 480
125 356 245 210 22 8-18 356 270 220 28 8-25 542 400 270 220 28 8-25 650
150 394 280 240 24 8-23 394 300 250 30 8-25 572 480 300 250 30 8-25 670
200 457 335 295 26 12-23 457 360 310 34 12-25 600 600 375 320 38 12-30 72
